一、什么是葉片泵
葉片泵由定子、轉子、葉片、配油盤和端蓋等部件構成。定子的內表面是圓柱形孔。轉子和定子之間存在著偏心。葉片在轉子的槽內可靈活滑動，在轉子轉動時的離心力以及通入葉片根部壓力油的作用下，葉片頂部貼緊在定子內表面上，于是兩相鄰葉片、配油盤、定子和轉子間便形成了一個個密封的工作腔。當轉子按逆時針?lè)较蛐D(zhuǎn)時，圖右側的葉片向外伸出，密封工作腔容積逐漸增大，產生真空，于是通過吸油口6和配油盤5上窗口將油吸入。而在圖的左側。葉片往里縮進，密封腔的容積逐漸縮小，密封腔中的油液經配油盤另一窗口和壓油口1被壓出而輸出到系統中去。這種泵在轉子轉一轉過程中，吸油壓油各一次，故稱單作用泵。轉子受到徑向液壓不平衡作用力，故又稱非平衡式泵，其軸承負載較大。改變定子和轉子間的偏心量，便可改變泵的排量，故這種葉片泵都是變量泵。

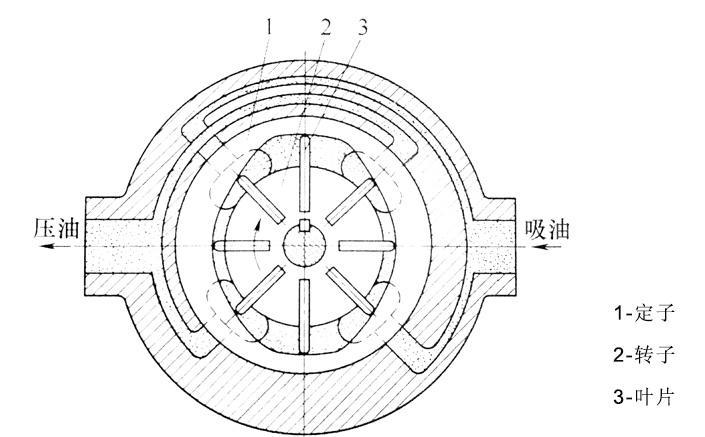

二、葉片泵結構圖
三、葉片泵的特點
1、結構簡單：葉片泵的結構簡單，由于沒有齒輪、凸輪等復雜的部件，因此維護和維修都比較容易。
2、流量大：葉片泵的流量比較大，適用于輸送高粘度的液體。
3、壓力穩定：葉片泵的壓力穩定，不易產生脈動，可以保證輸送的液體流量穩定。
4、噪音�。喝~片泵的噪音比較小，可以在靜音要求較高的場合使用。
5、適用范圍廣：葉片泵適用于輸送各種液體，包括高溫、高粘度和易揮發的液體。
6、使用壽命長：葉片泵的使用壽命比較長，可以在較長時間內保持穩定的工作狀態。
四、常見故障
1、流量低
a、頂蓋處螺絲松動，軸向間隙增大，容積效率下降。
解決辦法：擰緊螺絲，保證間隙（0.04～0.07 mm)均勻、適當。
b、個別葉片滑動不靈活。
解決辦法：清洗。清洗后仍不靈活時，應單槽調配，使葉片。
c、定子內表面磨損，葉片不能與定子內表面良好接觸
解決辦法：定子內表面磨損一般在吸油腔處。
d、配流盤端面磨損嚴重
解決辦法：更換。
c、葉片與轉子裝反
解決辦法：使葉片傾角方向和轉子的旋轉方向一致。
d、系統泄漏大
解決辦法：逐個元件檢査泄漏，同時檢查壓力表是否被臟物堵塞。
2、吸不上
a、油面過低，油液吸不上
解決辦法：檢査并加注到規定油標線
b、油液黏度過大，使葉片在轉子槽內滑動不靈活
解決辦法：一般用20#液壓油或22#汽輪機油
c、配油盤端面與殼體內平面接觸不良，高低壓腔串通
解決辦法：整修配油盤端面
d、泵體內部有砂眼，高低壓腔串通
解決辦法：更換
e、電動機轉向反了
解決辦法：糾正
3、噪聲過大
a、濾油器堵塞，吸油不暢
解決辦法：淸洗
b、吸入端漏氣
解決辦法：用涂黃油的方法，逐個檢査吸油管接頭處，若噪聲減少應緊固接頭�；蛑苯佑^察回油口處是否出現氣泡。
c、泵端密封磨損
解決辦法：在軸端油封處涂上黃油，若噪聲減小，應更換油封
d、泵蓋螺釘由于振動而松動
解決辦法：將螺釘連接處涂上黃油，若噪聲小，應緊固螺釘
e、泵與電動機軸不同心
解決辦法：重新調整使之同心
f、轉子的葉片槽兩側與其兩端面不垂直
解決辦法：更換轉子
g、配油盤卸荷三角槽太短
解決辦法：用什錦銼適當修改，使前一葉片過卸荷槽時，后一葉片已脫離吸油腔
h、花鍵槽軸端的密封過緊（有燙手現象）
解決辦法：適當調整更換
i、泵的轉速太高
解決辦法：按規定轉速使用
j、油泵的吸油量不足
解決辦法：檢查油液高度
k、液壓油嚴重污染
解決辦法：拆下濾油器，檢查濾油器是否破損，是否有較多固體吸附，更換濾油器和液壓油
l、壓力振擺
解決辦法：檢查泵芯總壓閥閥芯磨損情況。
|
